Zum Auslesen der Informationen kommt ein unter dem Gleis montiert günstiges RFID/NFC RC522 Modul von NXP zum Einsatz. Der NFC Leser decodiert während des überfahren des Zuges den TAG der auf der Unterseite des Zuges angebracht ist. Dabei wir die “unique serial number” (UID) des TAG ausgelesen. Die UID ist je nach Typ 4 oder 7 Byte lang. Aus diesem Grund benutze ich nur die ersten 4 Bytes. Diese 4 Bytes werden addiert und man erhält so eine eigene “Zugidentifikationsnummer”. Es können durch diese Methode allerdings gleiche Nummern entstehen, wenn das Risiko auch sehr gering ist.
Programmierung:

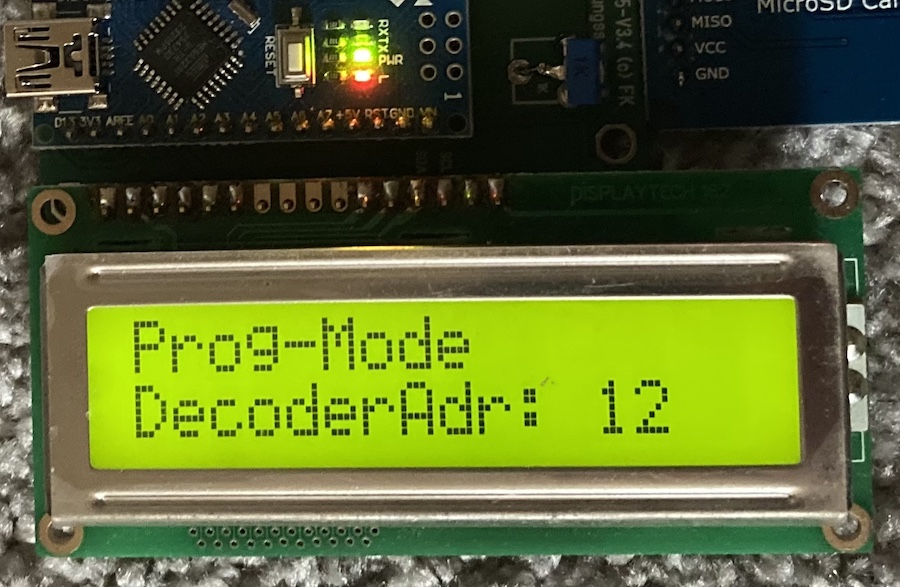

Geschaltet und programmiert wird der Sx-Decoder über den Sx-Bus. Durch drücken der Prog-Taste wird der Programmiermodus aktiviert. Die Prog-Led auf leuchtet auf und auf der LCD-Anzeige erscheint Prog-Modus und die aktuelle Decoder Adresse. Die aktuellen Daten des Sx-Bus werden im EEprom abgespeichert,
Die Decoder-Adresse wird auf den Sx-Bus in Adresse 0, die berechnete  Zugindent-Nummer in die Sx-Adressen 1 & 2, die Loknummer in Adresse 3 und und die Belegtmelderadresse in Adresse 4 geschrieben.
Jetzt können mit einem Handregler oder PC die Daten geändert werden.
Danach die Prog-Taste erneut drücken und die Daten wird im EEprom gespeichert.

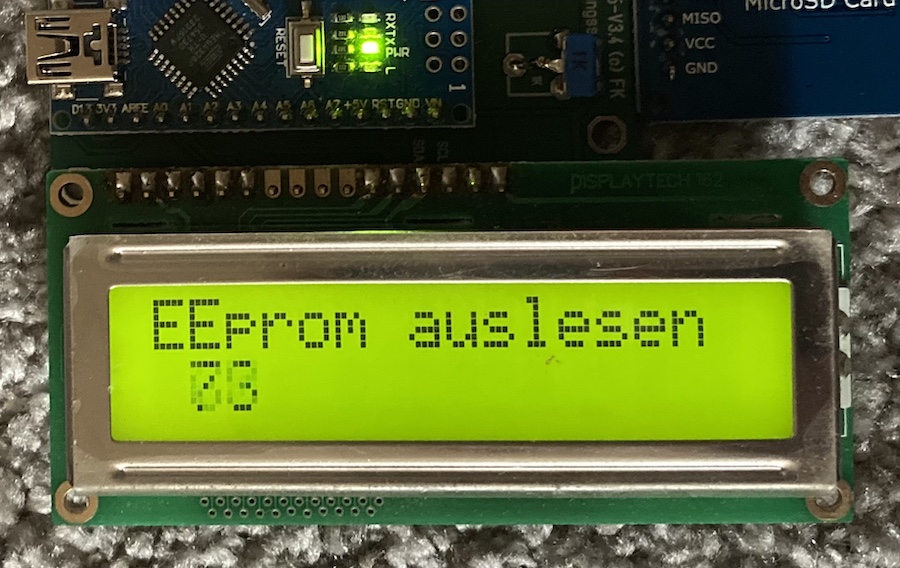

Die alten Daten des Sx-Bus werden aus dem EEprom geladen und auf den Sx-Bus geschrieben. Somit hat der Sx-Bus den gleichen Zustand wie vor der Programmierung.
Die Prog-Led erlischt und der Decoder arbeitet mit der neuen Adresse.

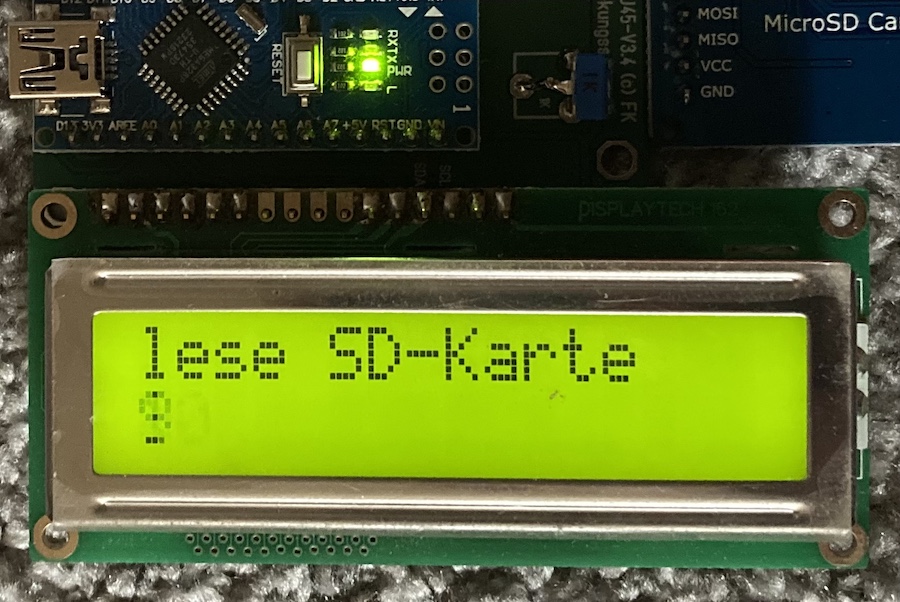

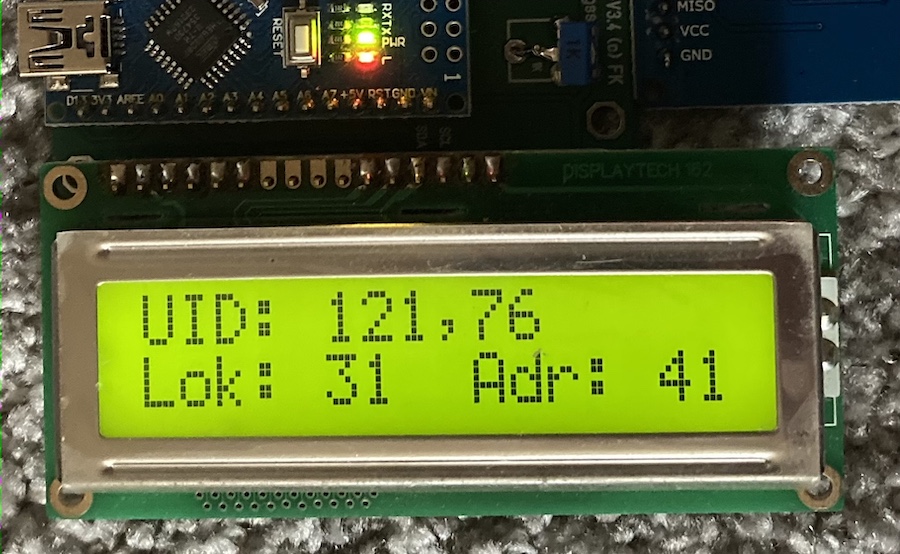

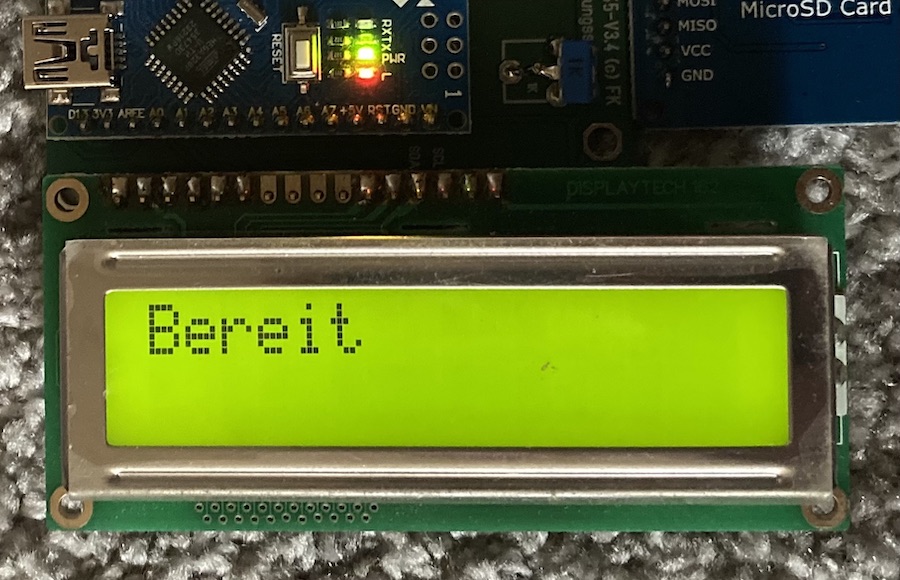

Es kann ein Display zur Anzeige der Loknummer einfach auf die rechte Buchsenleiste des Sx-Decoders gesteckt werden. Die Schaltung unterstützt nur Display-Controller des Typs HD44780. Es gibt eine Status Led die kurz aufleuchtet wenn ein neuer Tag ausgelesen wurde. Zusätzlich kann über eine Led signalisiert werden, ob die Gleisspannung eingeschaltet ist. Dies kann auch als Programmiergleisautomatik genutzt werden. Die Prog-Led ist nicht wie sonst die Led auf dem Nano, da der Ausgang für den Takt vom RFID-Leser fest vorgegeben ist.
Als TAG’s kommen NTAG213 Aufkleber die es in verschiedenen Größen und Formen gibt zum Einsatz. Die kleinen rechteckigen Aufkleber mit ca. 12x19mm gefallen mir von der Größe am Besten. Allerdings funktionieren diese nicht auf Metallgehäuse. Dafür werden spezielle OnMetal Tags benötigt die leider etwas grösser sind. Alle TAG’s werden einfach am Fahrzeugboden angeklebt und benötigen keine eigene Stromversorgung. Die Loks müssen also nicht geöffnet und verkabelt werden.
Der Preis liegt unter einem Euro pro TAG.
Belegung ab Version 3.2
Buchsenleiste links
Arduino
I/O
Funktion
1
Vin
+12V
2
+5V
3
D1

4
D0

5
RST
6
GND
7
D2
Takt
8
D3
Schreiben H
9
D4
Lesen
10
D5

11
D6
Schreiben L
12
D7
Gleis
13
D8
Prog
14
D9
Reset
15
D10
SPI SS
16
D11
SPI MOSI
17
D12
SPI MISO
18
D13
SPI SCK
19
3V3
20
GND
Buchsenleiste rechts
Arduino
I/O
Funktion
1

2

3

4

5
GND
GND
6
100Ohm
Beleuchtung
7
A5
D7
8
A4
D6
9
A3
D5
10
A2
D4
11


12
A7
13
A6
Prog Taster
14

15
A1
E
16
GND
GND
17
A0
RS
18
100Ohm
Kontrast
19
+5V
+5V
20
GND
GND
Zuletzt geändert am 28.04.2019


.
Zugnummernerkennung mittels RFID Aufklebern.
Dazu ist es nötig den RFID Tags feste Loknummern zu zuweisen.
Wird ein RFID Etikett erkannt wird die damit verknüpfte Loknummer in eine SxAdresse geschrieben.
Man kann dem RFID-Tags noch zusätzlich ein Abstellgleis zuweisen.
Beim ersten Einschalten der Gleisspannung werden die Loknummern dann auf den Sx-Bus geschrieben.
(c) Frank Keil
