Auf dem LCD-Display werden die Zustände zweier Sx-Adressen angezeigt.
Es wird die Adresse sowie der Dezimalwert und der “Binärwert” angezeigt. Links ist die höchste Stelle.
Das Display wird einfach auf die rechte Buchsenleiste des Sx-Decoders aufgesteckt.
Die Schaltung unterstützt nur Display-Controller des Typs HD44780.
Zusätzlich wird über eine Led signalisiert ob die Gleisspannung eingeschaltet ist.
Dies kann auch als Programmiergleisautomatik genutzt werden.
Folgende Parameter können separat eingestellt werden.
- Adresse 0: Sx-Adresse 1
- Adresse 1: Sx-Adresse 2
Belegung Sx-Decoder
|
Buchsenleiste links
|
Arduino
I/O |
Funktion
|
|
1
|
Vin
|
+12V
|
|
2
|
+5V
|
|
|
3
|
D1
|
|
|
4
|
D0
|
|
|
5
|
RST
|
|
|
6
|
GND
|
|
|
7
|
D2
|
Takt
|
|
8
|
D3
|
Schreiben H
|
|
9
|
D4
|
Lesen
|
|
10
|
D5
|
Gleis Led
|
|
11
|
D6
|
Schreiben L
|
|
12
|
D7
|
|
|
13
|
D8
|
|
|
14
|
D9
|
|
|
15
|
D10
|
|
|
16
|
D11
|
|
|
17
|
D12
|
|
|
18
|
D13
|
Prog Led
|
|
19
|
3V3
|
|
|
20
|
GND
|
|
|
Buchsenleiste rechts
|
Arduino
I/O |
Funktion
|
|
1
|
|
|
|
2
|
|
|
|
3
|
|
|
|
4
|
|
|
|
5
|
GND
|
GND
|
|
6
|
100Ohm
|
Beleuchtung
|
|
7
|
A5
|
D7
|
|
8
|
A4
|
D6
|
|
9
|
A3
|
D5
|
|
10
|
A2
|
D4
|
|
11
|
|
|
|
12
|
A7
|
|
|
13
|
A6
|
Prog Taster
|
|
14
|
|
|
|
15
|
A1
|
E
|
|
16
|
GND
|
GND
|
|
17
|
A0
|
RS
|
|
18
|
100Ohm
|
Kontrast
|
|
19
|
+5V
|
+5V
|
|
20
|
GND
|
GND
|
Zuletzt geändert am 01.04.2024
.

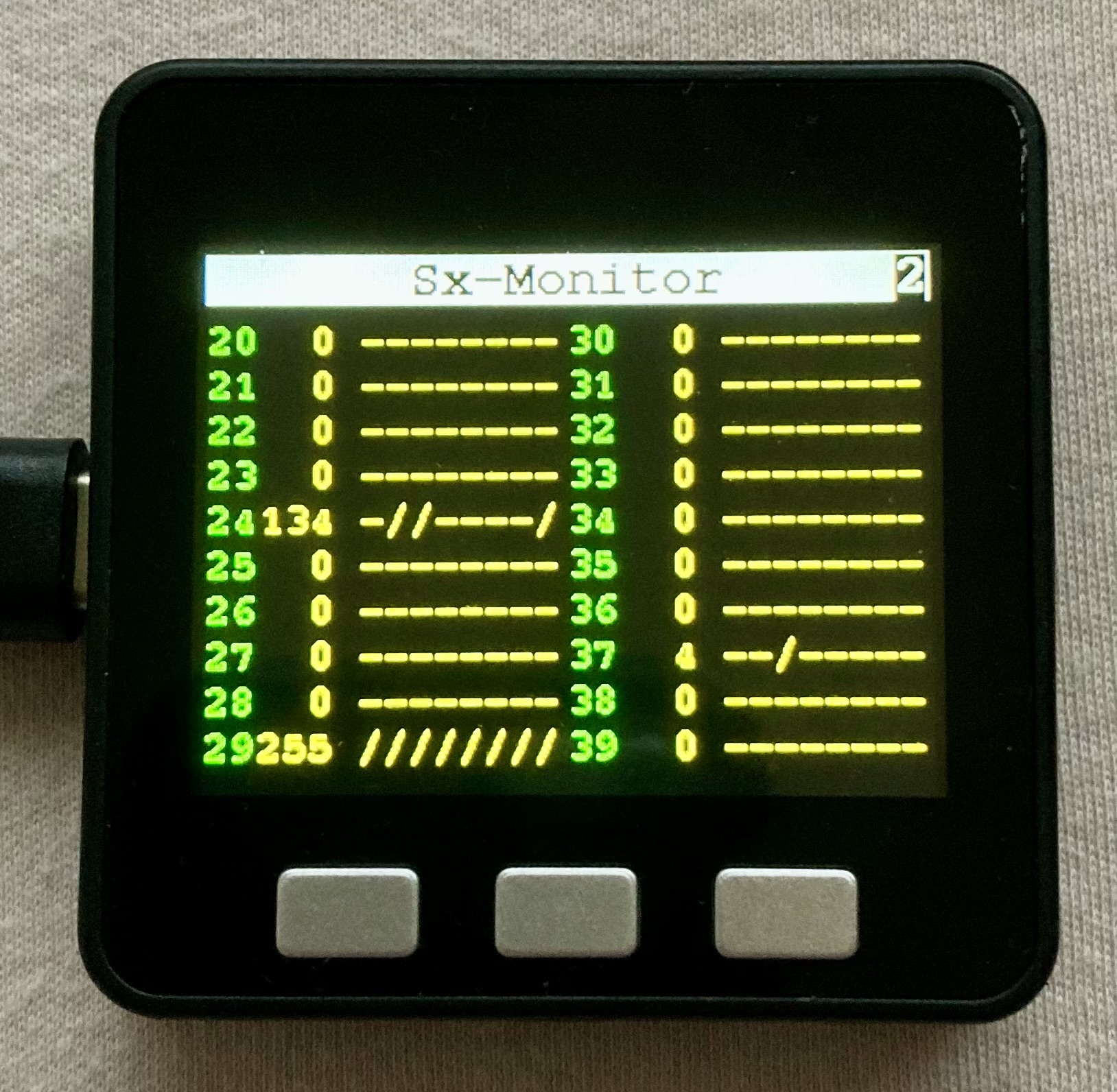

Um nicht nur 2 Zeilen anzeigen zu können habe ich einen kleinen M5Stack benutzt. Somit kann ich 20 Adressen auf einmal anzeigen und über die Tasten weiterblättern.
In diesem kleinen Kasten mit einer Displaygröße von 2" und 320x240 Pixel werkelt ein ESP32. Die Daten bekommt er von meinem Interface per Kabel. Man könnte es aber auch drahtlos aufbauen. Ein Akku ist optional erhältlich und WLAN sowie Bluetooth ist eh an Board. Somit wäre es eigentlich ein perfektes Diagnosetool.
