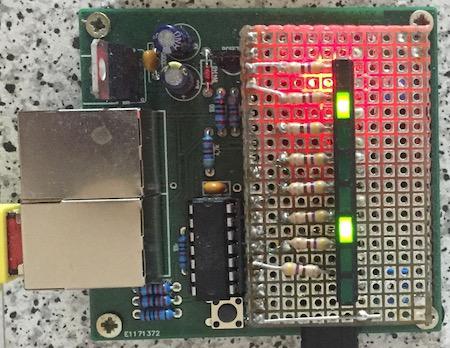

Der Decoder wertet eine Sx-Adresse aus und zeigt den Wert mit acht Led’s an.
Funktion:
- Gleisbesetztanzeige

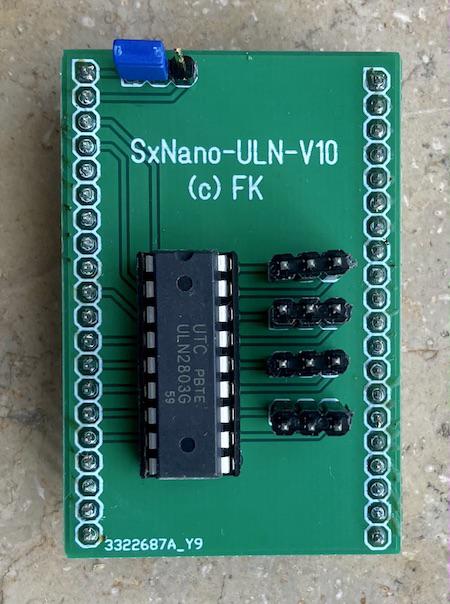

- schalten von acht Lampen

Zusätzlich wird über eine Led signalisiert ob die Gleisspannung eingeschaltet ist.
Dies kann auch als Programmiergleisautomatik genutzt werden.

Folgende Parameter können separat eingestellt werden.
- Adresse 0:
Zuletzt geändert am 30.09.2017


.
Buchsenleiste links
Arduino
I/O
Funktion
1
Vin
*12V
2
+5V
3
D1
Bit 1
4
D0
Bit 2
5
RST
6
GND
7
D2
Takt
8
D3
Schreiben H
9
D4
Lesen
10
D5
Bit 3
11
D6
Schreiben L
12
D7
Bit 4
13
D8
Bit 5
14
D9
Bit 6
15
D10
Bit 7
16
D11
Bit 8
17
D12
Gleis Led
18
D13
Prog Led
19
3V3
20
GND
Buchsenleiste rechts
Arduino
I/O
Funktion
1

2

3

4

5
GND
6
100Ohm
7
A5

8
A4

9
A3

10
A2
11


12
A7
13
A6
Prog Taster
14

15
A1
16
GND
17
A0
18
100Ohm

19
+5V
20
GND
Belegung ab Version 3.2
Programmierung:
Programmiert wird der Sx-Decoder über den Sx-Bus. Durch drücken der Prog-Taste wird der Programmiermodus aktiviert. Die Prog-Led beginnt zu leuchten. Die aktuellen Daten des Sx-Bus werden im EEprom abgespeichert und die Decoder-Adresse wird in Adresse 0 auf den Sx-Bus geschrieben.
Jetzt kann mit einem Handregler oder PC die Sx-Adresse geändert werden.
Danach die Prog-Taste erneut drücken und die Adresse wird dauerhaft im EEprom abgespeichert.
Die alten Daten des Sx-Bus werden aus dem EEprom geladen und wieder auf den Sx-Bus geschrieben.
Somit hat der Sx-Bus den gleichen Zustand wie vor der Programmierung.
Die Prog-Led erlischt und der Decoder ist bereit.
(c) Frank Keil
